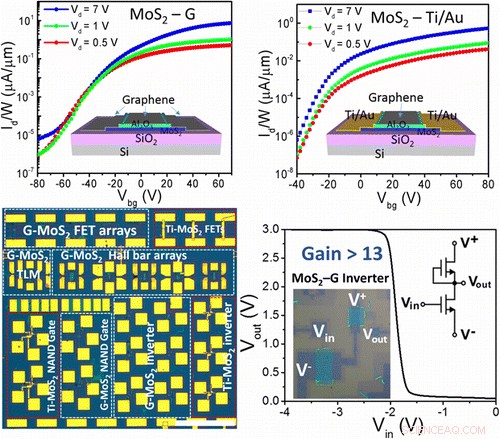

Crédito:ACS
(Phys.org) —Los investigadores que trabajan en el Instituto de Tecnología de Massachusetts han encontrado una manera de integrar dos materiales bidimensionales diferentes en un solo dispositivo electrónico. En su artículo publicado en la revista Nano letras , el equipo describe cómo utilizaron grafeno y disulfuro de molibdeno (MoS 2 ) para crear un solo circuito.
Los materiales bidimensionales (llamados así porque tienen un solo átomo de espesor) han creado mucho revuelo en la comunidad electrónica debido a sus propiedades electrónicas únicas. Los científicos esperan usarlos para crear dispositivos más eficientes. Los dos materiales principales que han captado la atención del mundo de la investigación son el grafeno (una lámina de carbono) y MoS. 2 . Ambos se han mostrado prometedores pero cada uno tiene sus limitaciones. Para aprovechar lo que cada uno hace bien, y para evitar las desventajas, los investigadores han buscado unir los dos en un solo circuito. En este nuevo esfuerzo, el equipo del MIT informa que han hecho precisamente eso, creando circuitos electrónicos a gran escala.
Conseguir que los dos materiales cooperaran no fue tarea fácil. Comenzaron cultivando muestras de MoS 2 y grafeno mediante deposición química de vapor. El MoS 2 luego fue grabado para darle forma en canales, seguido de un proceso que provocó óxido de aluminio (Al 2 O 3 ) para formarse en su superficie. Luego se aplicaron láminas de grafeno al canal, corte con plasma de oxígeno para formar electrodos de compuerta y drenajes de fuente. En el resultado final, el Al 2 O 3 sirve para proteger el MoS 2 permitiendo que el circuito funcione según lo diseñado.
Los investigadores creen que su proceso de fabricación podría usarse para permitir la integración de muchos tipos de materiales bidimensionales, permitiendo la creación de tipos de dispositivos completamente nuevos, p.ej. láseres microscopios de tunelización y una variedad de transistores. Una ventaja adicional, ellos notan, es que debido a que los productos terminados son excepcionalmente delgados, se pueden doblar para permitir la creación de circuitos de prácticamente cualquier forma. Los circuitos también son transparentes, lo que significa que probablemente podrían usarse para nuevos tipos de dispositivos de tecnología personal (parches para la piel o aquellos que se pueden coser en la ropa, por ejemplo) o como parte de sensores ocultos. El equipo planea trabajar a continuación en la integración de capas aislantes en sus pequeños circuitos, permitiendo la creación de circuitos aún más exóticos.
© 2014 Phys.org
