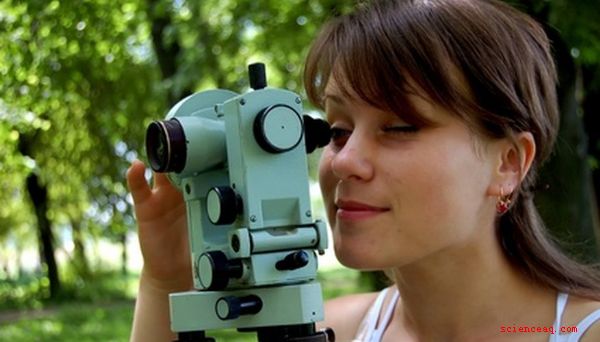

Los teodolitos son instrumentos topográficos importantes que se utilizan al medir ángulos verticales y horizontales. Los teodolitos se utilizan en la industria de la construcción y para aplicaciones de mapeo. Estos dispositivos electrónicos son particularmente útiles en ubicaciones remotas y se han adaptado para su uso en meteorología y en tecnología de cohetes. Debido a que los teodolitos pueden medir la ubicación, también se usan para fines de navegación.
Construcción básica
Un teodolito fundamental incorpora un pequeño telescopio que está conectado a mecanismos que miden ángulos verticales y horizontales. El teodolito se asegura a una base, que gira sobre un trípode. El telescopio en sí está asegurado dentro de los ejes horizontales y verticales. El telescopio se ajusta para apuntar al objeto que se está viendo, y los ángulos se verifican en las dos escalas que se incorporan al telescopio. En los teodolitos disponibles más recientemente, las lecturas de los círculos horizontales y verticales se realizan mediante un codificador giratorio. Los teodolitos más modernos incorporan herramientas de medición infrarroja.
Escala vertical
Esta escala, que también se conoce como círculo vertical, incorpora una escala de 360 grados. La escala vertical se asegura con su centro en una posición co-lineal al eje del muñón. Esta escala se usa para medir el ángulo vertical, que existe entre el eje horizontal y el eje de colimación, o la línea de visión.
Abrazadera vertical y tornillo tangente
La abrazadera vertical, que se coloca en un estándar, sostiene el telescopio en un ángulo específico. Una vez liberada, esta abrazadera permite la transición libre del telescopio. Con la abrazadera vertical en su lugar, el tornillo tangente vertical permite realizar ajustes finos.
Escala horizontal
Esta escala, que también se denomina círculo horizontal, incorpora una escala completa de 360 grados. La escala horizontal se coloca típicamente entre las placas inferior y superior. Esta escala o círculo ha sido diseñada para una rotación independiente completa. La escala horizontal se utiliza para delinear la dirección horizontal en la que se apuntará el telescopio, en relación con una dirección fija.
La abrazadera horizontal inferior y el tornillo tangente
Esta abrazadera fija el círculo horizontal a la placa inferior . El círculo puede girar alrededor del eje vertical, una vez que se afloja la abrazadera. Incluso cuando se sujeta, es posible rotar el círculo horizontal, utilizando el tornillo tangente horizontal inferior.
Lectura del círculo y micrómetro óptico
En los teodolitos modernos, ambos círculos se leen típicamente a través de un solo ocular Este ocular generalmente se coloca en uno de los estándares. Los espejos, que se incorporan al instrumento, reflejan la luz en los círculos verticales y horizontales para facilitar la lectura.
