  • La pantalla interactiva sin contacto 3-D detecta la humedad de los dedos para cambiar de color

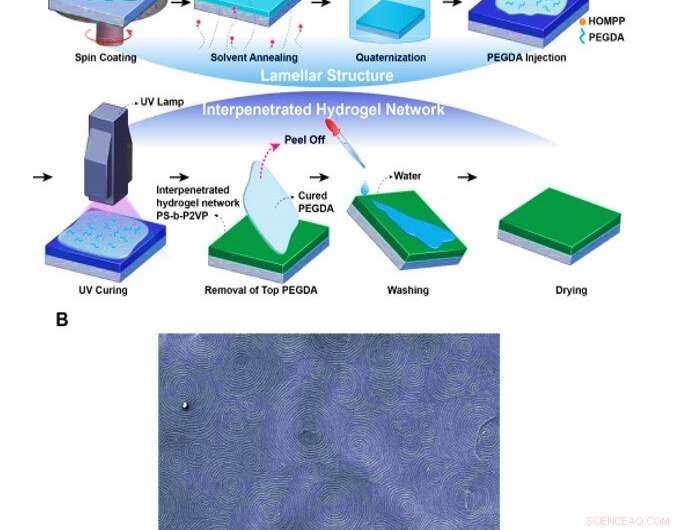

    Fabricación de red de hidrogel interpenetrado BCP PC. (A) Ilustración esquemática de los procesos de fabricación de cristal fotónico de copolímero de bloques de red de hidrogel interpenetrado (IHN BCP PC). (B) Morfología de la superficie de una película de PS-b-QP2VP hinchada por etanol, seguido de ser secado. Crédito:Science Advances, doi:10.1126 / sciadv.abb5769

    Una nueva pantalla interactiva sin contacto tridimensional (3-D) puede cambiar de color en función de la distancia del dedo del usuario a la pantalla al detectar cambios sutiles en la humedad relativa ambiental, según un nuevo estudio. La tecnología puede encontrar aplicaciones futuras en dispositivos electrónicos portátiles y máscaras electrónicas (e-skins) que imitan artificialmente la capacidad de la piel humana para detectar la presión. temperatura, y humedad. Si bien los científicos ya han desarrollado una variedad de pantallas táctiles interactivas, la mayoría de estos implican variaciones en la intensidad de la emisión de luz o la reflexión crómica en respuesta a un estímulo en lugar de cambios de color, que puede proporcionar una retroalimentación visual más llamativa y distinta.

    Para desarrollar una pantalla interactiva sin contacto basada en cambios en el color estructural, Han Sol Kang y sus colegas en ciencia de materiales, nanoingeniería e ingeniería química en la República de Corea y los EE. UU., diseñó una nueva pantalla utilizando químicamente reticulado, Capas de red de hidrogel interpenetradas dentro de cristales fotónicos que responden a cambios en el vapor de agua cuando se mueve un dedo de 1 a 15 milímetros de la superficie. El proceso podría cambiar la configuración de sus estructuras superficiales para producir azul, colores verde y naranja. Luego, los investigadores demostraron la posibilidad de transferir fácilmente la película basada en cristales fotónicos de un sustrato a otro cambiándola de una superficie de silicio a un billete de un dólar impreso. Al combinar dopantes líquidos iónicos (que alteran las propiedades eléctricas de un semiconductor) como tintas de impresión, los investigadores notan aplicaciones de la tecnología para pantallas imprimibles y regrabables.

    Las pantallas interactivas para el usuario (UID) facilitan la visualización de información invisible que se puede detectar, como el tacto, olor y sonido, con aplicaciones potenciales en electrónica portátil y parcheable adecuada para una sociedad futurista hiperconectada. La tremenda demanda de piel electrónica que pueda imitar artificialmente la piel humana para detectar la temperatura, La presión y la humedad han llevado al desarrollo de una variedad de pantallas táctiles interactivas con humanos. Se necesita una plataforma táctil para visualizar un estímulo sin tocar en pantallas interactivas sin contacto en 3D. Kang y col. imagina un estímulo sensible, de baja potencia modo reflectante, color estructural de rango visible (SC) de un cristal fotónico (PC) para satisfacer los requisitos de ingeniería de una pantalla táctil 3D interactiva con el usuario. Los científicos desarrollaron una pantalla interactiva sin contacto 3D imprimible que utiliza una tinta líquida iónica higroscópica con una variación de color estructural fácil en relación con la humedad. Como prueba de concepto, mostraron detección de posición en 3-D del vapor de agua que emana de un dedo humano (humedad) para una visualización sin contacto de un dedo a la película, con aplicaciones emergentes en electrónica portátil.

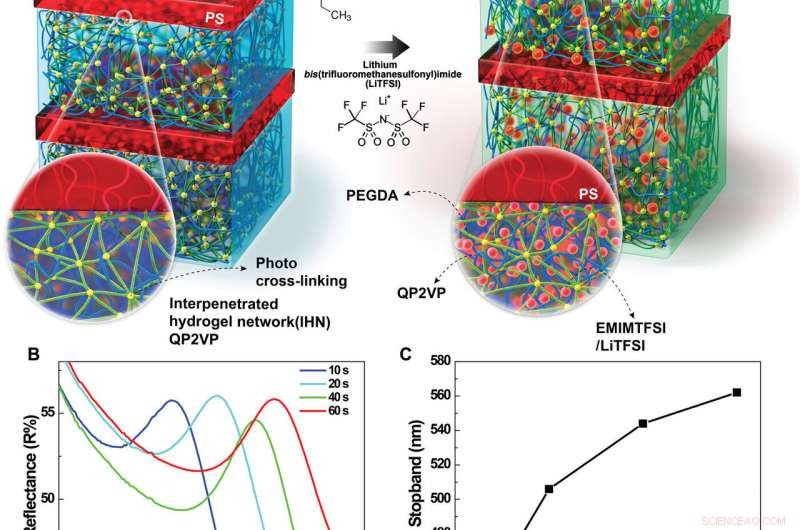

    Cristal fotónico de copolímero de bloque de red de hidrogel interpenetrado. (A) Ilustración esquemática de la pantalla de PC BCP con SC de reflexión multiorder. El rango visible SC de BCP PC se realiza con la red de hidrogel interpenetrado (IHN) de PEGDA en dominios PQ2VP. Al usar líquido iónico no volátil de EMITFSI o LiTFSI en IHN BCP PC, Los SC más ricos se desarrollan mezclando SC de reflexión de múltiples órdenes. (B) Espectros ultravioleta-visible (UV-vis) de películas de PC IHN BCP sobre el vidrio en función del tiempo de exposición a los rayos UV. (C) Gráfico de la longitud de onda en la máxima reflexión en función del tiempo de exposición a los rayos UV de 10 a 60 s. (D) Fotografías de la película de PC IHN BCP sobre sustratos de vidrio en función del tiempo de exposición a los rayos UV. La fotografía del extremo derecho muestra su máxima reflexión en régimen de infrarrojo cercano (NIR). (E) Fotografías de una PC IHN BCP flexible y sólida en un papel negro. Crédito de la foto:H.S.K., Universidad de Yonsei. Crédito:Science Advances, doi:10.1126 / sciadv.abb5769

    Desarrollo de un cristal fotónico de copolímero de bloque de red de hidrogel interpenetrado (IHN BCP PC)

    El equipo utilizó cristales fotónicos (PC) de copolímero de bloque 1-D autoensamblado (BCP) cuya microestructura periódica en capas se desarrolló espontáneamente tras la formación de la película. Luego desarrollaron capas de redes de hidrogel interpenetradas (IHN) químicamente reticuladas en un microdominio BCP PC. Kang y col. controló la cantidad de red de hidrogel interpenetrado en la construcción usando irradiación UV para controlar su color estructural (SC) en todo el rango visible. Utilizando fotografías de los cristales fotónicos de copolímero de bloques de red de hidrogel interpenetrados diseñados (PC IHN BCP), mostraron la variación de SC dependiente de la irradiación. La película de polímero era pseudoelástica (el material se recuperó completamente después de descargar grandes deformaciones) con excelente robustez mecánica, flexibilidad y sin pegajoso, viscoelasticidad similar a un gel en la superficie superior para que sea adecuado para la detección de estado sólido.

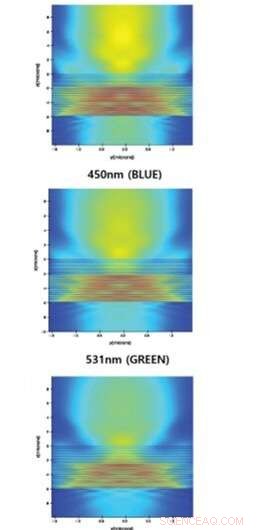

    Cálculo de PC IHN BCP con rojo, verde, y colores estructurales azules. Resultados de simulación de dominio de tiempo de diferencia finita (FDTD) de las PC de IHN BCP con sus SC en rojo, verde, y azul. Crédito:Science Advances, doi:10.1126 / sciadv.abb5769

    Caracterización de las PC IHN BCP de estado sólido

    Kang y col. caracterizó extensamente la construcción de estado sólido utilizando dispersión de rayos X de ángulo pequeño incidente rasante (GISAXS) y microscopía electrónica de transmisión (TEM). Los resultados mostraron el desarrollo de estructuras cristalinas fotónicas 1-D altamente ordenadas y sus laminillas en el plano calculadas fueron consistentes con simulaciones de dominio de tiempo de diferencia finita (FDTD). Para microscopía electrónica de transmisión transversal, utilizaron muestras de cortes transversales de la película mecánicamente robusta a través de un fresado con haz de iones enfocado y observaron las diferentes capas de las laminillas del material.

    Las imágenes TEM de las películas de BCP mostraron dislocaciones de tornillos (defectos en los cristales) distribuidas a lo largo de la superficie de la muestra para facilitar el transporte de agentes líquidos y oligoméricos a las películas de BCP. La película de BCP permitió que las moléculas de agua se difundieran a través de las dislocaciones de los tornillos para facilitar la detección sin contacto basada en la humedad. El equipo obtuvo propiedades mecánicas adicionales, incluido el módulo efectivo de las PC IHN BCP mediante nanoindentación. El material pseudoelástico tenía un módulo elástico efectivo de aproximadamente 5,3 GPa, como se esperaba y similar a los observados para los polímeros vítreos convencionales.

    SC imprimibles y regrabables en IHN BCP PC. (A) Esquema de la impresión por inyección de tinta en una película de PC IHN BCP con tinta líquida iónica (IL). (B) Fotografía de una película de PC IHN BCP impresa con tinta IL con diferentes concentraciones. (C) Imagen procesada por computadora de la parte de un billete de un dólar en contraste en blanco y negro. (D) Fotografía de la imagen SC impresa ajustando la concentración de la tinta IL según la imagen de contraste en (C). (E) Imagen de microscopio óptico de líneas impresas con IL en una película de PC IHN BCP, que muestra una resolución de las líneas SC de aproximadamente 50 μm. Fotografías de imágenes SC impresas con tinta IL de PC IHN BCP en (F) un papel convencional y un sustrato de vidrio (G). (H) Fotografía de una imagen impresa con inyección de tinta IL de una película de PC IHN BCP que surge de SC de reflexión multiorder en el rango visible. (I) Espectros UV-vis de una película de PC IHN BCP impresa con IL (rojo), seguido de la eliminación de la IL con una almohadilla PEGDA limpia (negra). (J) Valores máximos de longitud de onda de reflexión con procesos repetitivos de escritura y borrado de IL. (K) Fotografías de diferentes imágenes IHN BCP SC con impresión repetitiva y borrado de tinta IL. Una imagen IHN BCP SC (paso 1) impresa con inyección de tinta con IL en una película para PC IHN BCP, seguido de la eliminación de IL con una almohadilla PEGDA limpia. El proceso de impresión y borrado es repetible (pasos 2 y 3). Crédito de la foto:H.S.K., Universidad de Yonsei. Crédito:Science Advances, doi:10.1126 / sciadv.abb5769

    Obtención de una pantalla a todo color y desarrollo de una pantalla táctil 3D interactiva para el usuario

    Para obtener una pantalla a todo color, Kang y col. usó una impresora de inyección de tinta para la deposición directa de una tinta conocida como bis- (trifluorometilsulfonil) -imida de L-etil-3-metilimidazolio, EMIMTFSI abreviado, en una película de PC IHN BCP. El color de la película dependía de la cantidad de EMIMTFSI depositada en una región determinada. La impresora de inyección de tinta solo requería una tinta para la deposición en la película de PC IHN BCP, que difería notablemente de una impresora de inyección de tinta comercial con rojo, verde, y tintas de tinte azul. Kang y col. Produjo una imagen de color dada programando primero la información de color apropiada en un contraste negro / gris / blanco. Como prueba de concepto, convirtieron un billete de un dólar estadounidense en un contraste en blanco y negro usando software, y reconstruyó la imagen de color estructural a todo color utilizando la impresión de inyección de tinta EMIMTFSI en una película de PC IHN BCP.

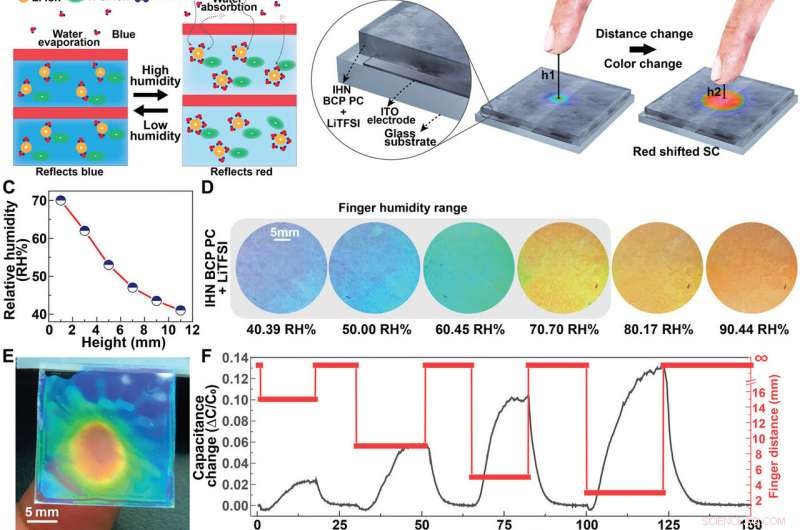

    Pantalla de detección de color estructural BCP 3-D sin contacto. (A) Ilustración esquemática del cambio de SC sensible a la humedad en una PC IHN BCP dopada con LiTFSI. (B) Esquema de una pantalla de detección sin contacto 3D tipo paralelo de dos terminales con una PC IHN BCP dopada con LiTFSI. La altura 1 (h1) es mayor que la altura 2 (h2). (C) Variación de la humedad relativa en función de la distancia entre el dedo y la PC. (D) Fotografías de PC IHN BCP dopadas con LiTFSI en diversas condiciones de humedad relativa de 40 a 90% de HR. (E) Fotografía que muestra el SC de un PC IHN BCP dopado con LiTFSI cuando un dedo está cerca de la superficie. (F) Cambio de capacitancia de una pantalla de detección sin contacto 3D con una PC IHN BCP dopada con LiTFSI al variar la distancia entre el dedo y la PC de 15, 9, 5, y 3 mm. (G) Variación en la capacitancia de la pantalla de detección sin contacto 3D tras la alteración repetitiva de la distancia entre el dedo y la PC. Esquema (H) y fotografía (I) de matrices para pantallas de detección sin contacto 3D. (J) Mapa de cambio de capacitancia 3D obtenido de las matrices de pantallas de detección sin contacto 3D con un dedo cerca de la superficie de las matrices. Crédito de la foto:H.S.K., Universidad de Yonsei. Crédito:Science Advances, doi:10.1126 / sciadv.abb5769

    Para otras aplicaciones de la pantalla de PC IHN BCP, Kang y col. usó otro líquido iónico higroscópico llamado sal de litio bis (trifluorometilsulfonil) amina (abreviado LiTFSI). Tras la difusión de este líquido iónico en el material, el color estructural del cristal fotónico se volvió sensible a la humedad ambiental. El LiTFSI permitió la asociación con moléculas de agua para que ocurrieran variaciones de color estructural en todo el rango visible en función de la humedad. El agua absorbida podría difundirse en un proceso reversible. La configuración permitió que el dedo humano con una humedad natural cercana al 90 por ciento fuera una fuente excelente para modular el color estructural de la película de visualización. que el equipo confirmó experimentalmente. La pantalla de detección sin contacto 3-D funcionó con éxito en múltiples eventos de detección con diferentes distancias de dedo a cristal fotónico. El aumento de la capacitancia debido a la absorción de agua se aproximó a un tiempo de respuesta de 20 segundos y el cambio reversible en el color estructural duró 55 ciclos de tiempo.

    De este modo, Han Sol Kang y sus colegas demostraron una pantalla de detección sin contacto 3D interactiva con el usuario basada en cristales fotónicos de copolímero en bloque con redes de hidrogel interconectadas (abreviado IHN BCP PC). La técnica de ingeniería permitió colores estructurales de rango visible completo mecánicamente suaves y robustos en una película con un módulo efectivo. El equipo combinó la película con varias tintas de impresión líquidas iónicas para crear pantallas imprimibles y regrabables para detección sin contacto en 3-D a través de capacitancia variable y cambios de color estructurales. para demostrar un nuevo enfoque para sensores de estado sólido y pantallas sin contacto 3-D.
