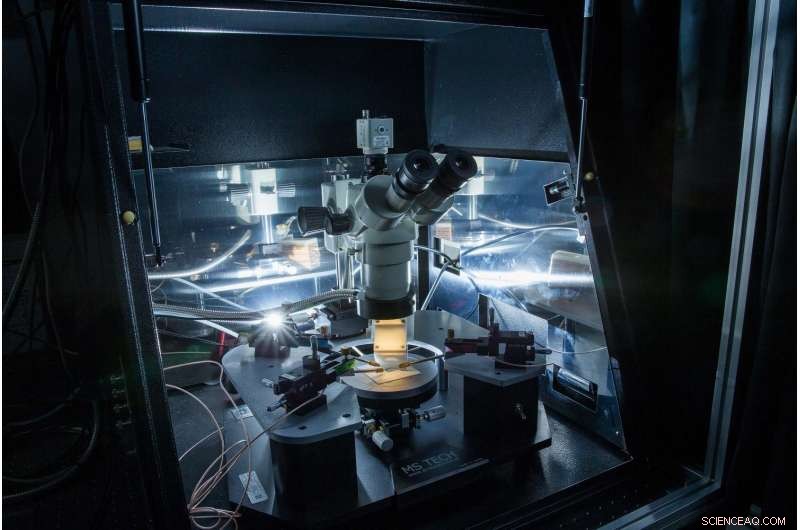

Arriba se muestra el sistema de medición de fotoemisión interna (IPE), desarrollado por Hoon Hahn Yoon, combinados M.S./Ph.D. estudiante de Ciencias Naturales en UNIST. Crédito:UNIST
Un equipo de investigadores afiliados a UNIST ha creado una nueva técnica que mejora en gran medida el rendimiento de los diodos Schottky utilizados en dispositivos electrónicos. Los resultados de su investigación han atraído una atención considerable dentro de la comunidad científica al resolver el problema de la resistencia de contacto de los semiconductores metálicos. que había permanecido sin resolver durante casi 50 años.
Como se describe en la edición de enero de Nano letras , los investigadores han creado un nuevo tipo de diodo con una capa de inserción de grafeno intercalada entre metal y semiconductor. Esta nueva técnica reemplaza los intentos anteriores, y se espera que contribuya significativamente al crecimiento de la industria de semiconductores.
El diodo Schottky es uno de los dispositivos semiconductores más antiguos, formado por la unión de un semiconductor con un metal. Sin embargo, debido a la mezcla atómica a lo largo de la interfaz entre dos materiales, es imposible producir un diodo ideal. El profesor Kibog Park resolvió este problema insertando una capa de grafeno en la interfaz metal-semiconductor. En el estudio, el equipo de investigación demostró que esta capa de grafeno, que consta de una sola capa de átomos de carbono, no solo suprime sustancialmente la mezcla del material, pero también encaja bien con la predicción teórica.

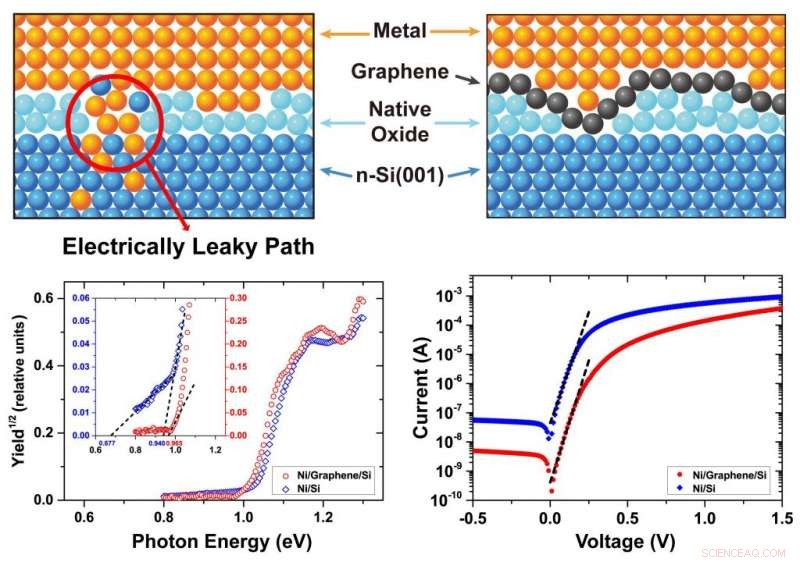

La vista esquemática de las mediciones de fotoemisión interna (IPE) en uniones metal / n-Si (001) con Ni, Pt, y electrodos de Ti para con y sin capa de inserción de grafeno. Crédito:Instituto Nacional de Ciencia y Tecnología de Ulsan
"Las hojas de grafeno en grafito tienen un espacio entre cada hoja que muestra una alta densidad electrónica de la mecánica cuántica, en que no pueden pasar átomos, "dice el profesor Park." Por lo tanto, con este grafeno de una sola capa intercalado entre el metal y el semiconductor, es posible superar el inevitable problema de la difusión atómica ".
Según Hoon Hahn Yoon, el primer autor, el estudio también confirma la predicción de que "en el caso de los semiconductores de silicio, las propiedades eléctricas de las superficies de unión apenas cambian independientemente del tipo de metal que utilicen ".
El método de fotoemisión interna se utilizó para medir la barrera de energía electrónica de los diodos de unión de metal / grafeno / n-Si (001) recién fabricados. El sistema de medición de fotoemisión interna (IPE) en la imagen que se muestra arriba ha contribuido en gran medida a estos experimentos.
