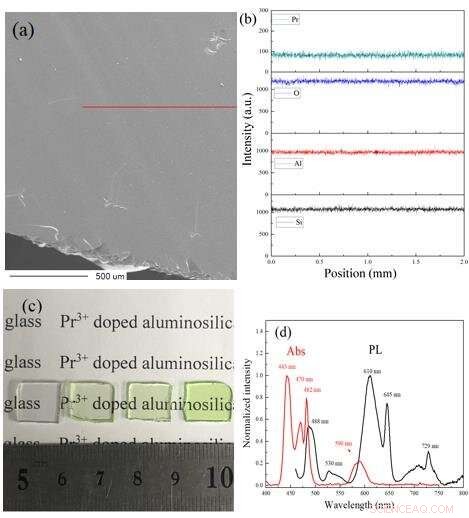

Caracterizaciones de Pr 3+ -vidrios de aluminosilicato dopados. Crédito:SIOM
Las emisiones de banda ancha en el rango espectral visible se pueden lograr bombeando Pr 3+ dopado en cristal, cerámica y vidrio. Los vidrios de fluoruro se utilizan comúnmente como material anfitrión de fibra de ganancia debido a su distribución de fonones de baja energía. Desafortunadamente, poca resistencia mecánica, y estabilidad química, la fabricación desafiante y los costos elevados limitan su desarrollo y su aplicación posterior en la práctica.
En la actualidad, Los vidrios de aluminosilicato son bien conocidos por su resistencia mecánica, resistencia química, biocompatibilidad y una amplia ventana de viscosidad que es clave para la síntesis de fibras ópticas y de vidrio a granel a gran escala. Por lo tanto, una mayor exploración de Pr 3+ Se requieren con urgencia fibras de vidrio de aluminosilicato dopadas con buen rendimiento.
Más reciente, un equipo de investigación dirigido por el Instituto de Óptica y Mecánica Fina de Shanghai, Academia china de ciencias, ha logrado ampliar las bandas de absorción y emisión mediante el uso de Pr 3+ -vidrios de aluminosilicato dopados. El estudio fue publicado en Journal of Luminescence.
En su experimento, Pr 3+ -los vidrios de aluminosilicato dopados se sintetizaron en función de Pr 3+ concentración de iones mediante técnicas de procesamiento maduras. Las distribuciones de elementos, etapas, absorción, Los espectros de emisión, y la vida útil de la fluorescencia de Pr 3+ Los iones fueron caracterizados e investigados. Las distribuciones de elementos homogéneas y las fases no cristalinas uniformes demostraron una buena calidad de sus vidrios de aluminosilicato.
Encontraron que una fuerte absorción en longitudes de onda visibles entre 440 y 500 nm y la correspondiente emisión intensa en el espectro visible de 570 a 660 nm presentaban excelentes propiedades ópticas de Pr 3+ -vidrios de aluminosilicato dopados. También, los procesos de relajación cruzada que surgen del efecto de extinción de la concentración condujeron a una concentración óptima de Pr2O3 para la emisión visible.
Es más, dado que una larga vida útil de la caída de la fluorescencia favorece un funcionamiento más eficiente del láser, una vida útil más larga (115 μs) de 3 PAG 0 nivel en Pr 3+ -se midieron vidrios de aluminosilicato dopados, que era mucho más alto que los de otro tipo de gafas.
Esta investigación puede conducir a un material anfitrión para láser de fibra operado a una longitud de onda visible.
