Investigadores de la Universidad de Hokkaido describen un método novedoso para fabricar nanocables verticales de alta calidad con control total sobre su tamaño. densidad y distribución sobre un sustrato semiconductor. Los hallazgos se informan en el Revista japonesa de física aplicada .

Los nanocables tienen propiedades interesantes que no se encuentran en materiales a granel, haciéndolos útiles en componentes para dispositivos electrónicos y fotónicos novedosos. Hay mucho interés en el desarrollo de verticales, nanocables autoportantes, ya que su versatilidad muestra una gran promesa. Sin embargo, La mayoría de los diseños actuales utilizan técnicas de fabricación de abajo hacia arriba que dan como resultado que los nanocables verticales se distribuyan aleatoriamente en sustratos semiconductores. limitando su usabilidad.

Ahora, Ryutaro Kodaira, Shinjiro Hara y sus compañeros de trabajo en la Universidad de Hokkaido han demostrado un método novedoso para fabricar nanocables verticales de alta calidad con control total sobre su tamaño. densidad y distribución sobre un sustrato semiconductor.

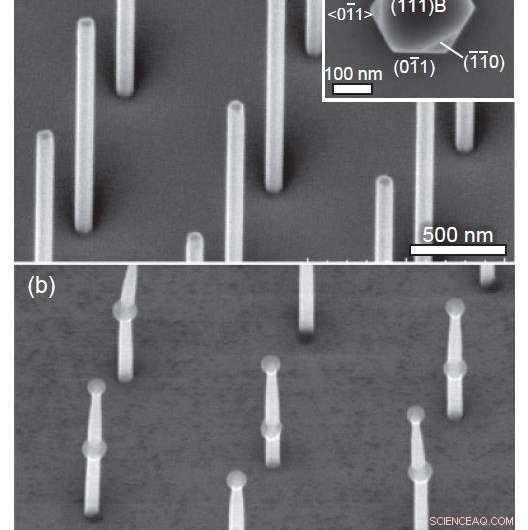

El equipo creó una plantilla de nanocables de arseniuro de indio (InAs) a partir de la cual cultivar los nanocables de heterounión deseados, que estaban compuestos de arseniuro de manganeso ferromagnético (MnAs) e InAs semiconductores. En el proceso de fabricación, Primero produjeron la plantilla de nanocables InAs modelando con precisión aberturas circulares en películas delgadas de dióxido de silicio, que fueron depositados por pulverización de plasma sobre obleas. A continuación, los investigadores cultivaron nanocables de InAs individuales en cada orificio circular. Los nanocables de MnAs se formaron dentro (en el medio) o encima de los nanocables de InAs, mediante un proceso conocido como crecimiento de cristales orientado por "endotaxia" dentro de otro cristal.

Los nanocables de MnAs tenían una estructura hexagonal, sin presentar defectos o dislocaciones, y sin contaminación con otros elementos. La interfaz entre los nanocables semiconductores de InAs y los nanocables ferromagnéticos de MnAs ofrece interesantes posibilidades para futuros dispositivos. En efecto, El equipo de Kodaira y Hara ya ha estado utilizando sus nuevos nanocables para caracterizar cuidadosamente las propiedades de magnetotransporte de los nanocables para la posible fabricación de aplicaciones de dispositivos espintrónicos verticales.

Los nanocables podrían resultar invaluables en los dispositivos de detección de próxima generación para dispositivos electrónicos, Aplicaciones fotónicas y bioquímicas. Los nuevos nanocables creados por el equipo podrían ampliar la versatilidad de los nanocables hasta incluso la espintrónica a nanoescala.
