Los cálculos y la ciencia que se incluyen en las especificaciones para la flexión segura de tuberías pueden ser complicadas. Se considera el grosor de la tubería, la flexibilidad del material, el ángulo de curvatura necesario y otros factores. Afortunadamente, para aquellos que necesitan medir el radio de un tubo que ya ha sido doblado, el proceso es mucho más simple.

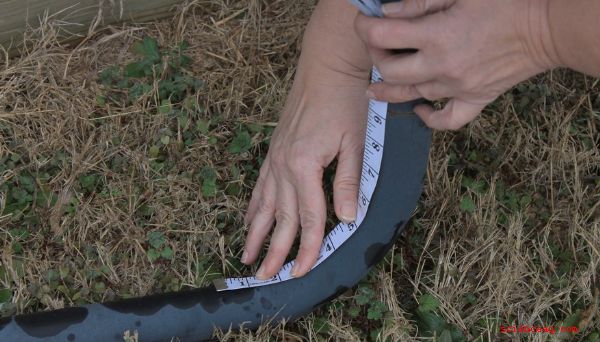

Mida la circunferencia del tubo curvado con una cinta métrica. Haga esto presionando la cinta contra la superficie interna de la tubería. A continuación, ejecute la cinta desde el punto donde la curva comienza en un extremo recto de la tubería, hasta el punto donde la curva termina en el otro lado de la curva. (Vea la línea en azul en el gráfico)

Multiplique la medida de circunferencia del Paso 1 anterior por 2. Esto es para una curvatura de tubería de 180 grados como se muestra en el gráfico. Para un giro de tubería de 90 grados, multiplicar por cuatro en este punto.

Toma el resultado del cálculo en el Paso 2 y llama a este valor "C".

Usa la siguiente ecuación para calcular el radio de curvatura de la tubería (R): R = C /2 (pi) donde pi = 3.14

Por ejemplo, si la medición del Paso 1 fue de 100 cm, y la tubería se dobló a 180 grados como se muestra: C = 2 * 100 = 200 cm R = 200/2 (3.14) = 31.85 cm
